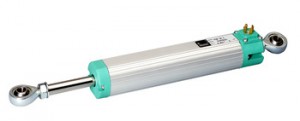

PC linjär lägesgivare

PC linjär lägesgivare med kulleder och cylindriskt hus

PC linjär lägesgivare
  • 50 till 750 mm slaglängd
  • Mekanisk fixering och självjusterande koppling med 2 kulleder
  • Maximal vinkelrörelse: ± 30 °
  • Oberoende linjäritet ± 0,05%
  • Repeterbarhet: 0,01 mm
  • Oändlig upplösning
  • Ingen variation av elektrisk signal utanför teoretisk elektrisk slaglängd
  • Förflyttningshastighet: 5m/s
  • Arbetstemp.: -30 – +100 ° C
  • Elektriska anslutningar:
  • PC H 3-polig kontakt
  • PC M 4-polig kontakt till standard DIN43650-ISO4400
  • PC B 5-polig kontakt (DIN43322)
  • PC F 3-polig skärmad kabel (1 m längd)
  • Livslängd:> 25×106 meter eller >100×106 cykler
  • Skyddsklass IP65

 Klicka för datablad

 Teknisk information:

PC linjär lägesgivare är konstruerad för att tillfredsställa extrema applikativa krav på mekanisk hållfasthet. Den 10 mm diameter stång, stora lederna stål och armerad struktur gör denna serie mekaniskt idealisk för metallbearbetning, träbearbetning och keramik. Installationen förenklas av bristen på elektrisk signal variation på produktion utanför teoretisk elektrisk stroke. Strukturen bygger på självinställande kulleder som tillåter montering med fri rörlighet för givare axel.

  • 50 till 750 mm slaglängd
  • Mekanisk fixering och självjusterande koppling med 2 kulleder
  • Maximal vinkelrörelse: ± 30 °
  • Oberoende linjäritet ± 0,05%
  • Repeterbarhet: 0,01 mm
  • Oändlig upplösning
  • Ingen variation av elektrisk signal utanför teoretisk elektrisk slaglängd
  • Förflyttningshastighet: 5m/s
  • Arbetstemp.: -30 – +100 ° C
  • Elektriska anslutningar:
  • PC H 3-polig kontakt
  • PC M 4-polig kontakt till standard DIN43650-ISO4400
  • PC B 5-polig kontakt (DIN43322)
  • PC F 3-polig skärmad kabel (1 m längd)
  • Livslängd:> 25×106 meter eller >100×106 cykler
  • Skyddsklass IP65
