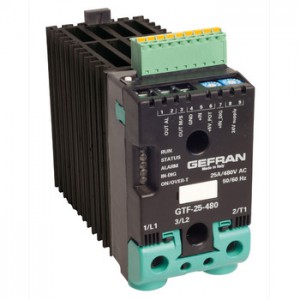

GTF effektstyrning

Idealisk för styrning av resistiva laster med låg och hög termisk koefficient, IR-lampor, transformatorer, i 1-2-3 fas konfigurationer och strömmar upp till 250A

GTF effektstyrning
  • Märkström från 40A till 250A
  • Nominell spänning 480VAC till 600VAC
  • Reglertypen konfigureras i ”Noll-genomgång” (Fast Cycle, Burst Firing, Half Single Cycle) eller ”Fasvinkel”
  • Analogingång, konfigureras i: Volt, mA, potentiometer    (digital in PWM)
  • Total och dellast avbrott larm (HB) (tillval)
  • Kommunikation Modbus RTU, RS 485 2-tråds (tillval)
  • Strömbegränsning (tillval)
  • V, I, P återkoppling (tillval)
  • Anslutningar för 1-fas och 3-fas tillämpningar (noll-genomgångs-läge)
  • Konfiguration från PC (via USB – TTL kabel)
  • CE & UL-märkning

 Klicka för datablad

 Teknisk information:

GTF effektstyrning, är kompakt och optimerad lösning, som erbjuder olika uteffekter för användning med olika typer av värmeelement.
Märkström område från 25A till 250A, nominell spänning från 480VAC till 690VAC. Ingången är konfigurerbar och accepterar 0-10V, 0/4-20mA signaler, potentiometrar, logiska signaler, bland annat med PWM lägen för kostnadseffektiva lösningar.
Enheten kan även styras via Modbus RTU seriell kommunikation, med RJ10 (telefon) kontakter, eller med olika typer av fältbuss (tillval).
De många trigglägen är programvarustyrda ger:- ZC: Noll-genomgång med konstant cykeltid (justerbar i område 1-200sec), för konventionella laster
-BF: Burst Firing, Noll-genomgång med optimerad lägsta cykeltid, för system med låg termisk tröghet, medium-våg IR-lampor
– HSC: Halv enda cykel Noll-genomgång (motsvarande Burst Firing) som hanterar enstaka semi-cykler av ledning eller stopp cykler, användbara för kortvåg IR-lampor, minskar flimmer och begränsar generering av EMC störningar på elnätet (endast tillämpas till enfaslasten eller 3-fas öppen delta 6 ledningar)
– PA: fasvinkelstyrning, användbar för kortvåg IR-lampor, transformator primära. Helt eliminerar flimmer av last trådar.
Mjukstart och mjukstopp funktioner ramp kan kopplas till dessa styrtyperna med begränsning av ström toppar och / eller högsta RMS ström nivå.
Tack vare avancerade hård-och mjukvarulösningar, kan du styra olika typer av laster noggrant.
Fasvinkelstyrning matchas med strömgräns och ström, spänning eller last strömfunktioner återkoppling, kan användas med ”kritiska” applikationer såsom (exempelvis), speciella motstånd såsom Super Kanthal ™ värmeelement, kiselkarbid motstånd, eller primär transformator.
