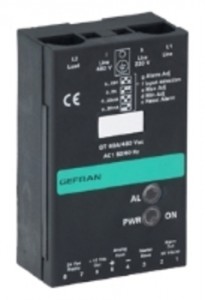

GT solid-staterelä

Enfas halvledarrelä med analog styrning

GT
  • Noll-spänningsomkoppling, optimerad snabb cykeltid.
  • Märkström sortiment: 25A till 120A, diagnostik och last avbrott larm.
  • Ingång för styrning från analog spänning eller ström signal eller potentiometer
  • Växlar vid nollspännings-genomgång
  • Dynamiskt optimerad tidscykel
  • Antiparallell dubbel SCR
  • 2 LED för indikering av drift, ”ON”, 1 valfri lysdiod för last avbrott larm
  • 4000V isolation mellan in-krets och uteffekt
  • MOV (varistor)
  • Tillval för övervakning av avbruten last
  • DIN-skena (standard), Panel montage (tillval)

 Klicka för datablad

 Teknisk information:

GT solid-staterelä har utformats med syfte att ge en mycket noggrann styrning av lasten från en analog insignal (0-10V eller 0-20/4-20mA) eller en potentiometer (från 1kOhm till 10kOhm). Den elektroniska designen gör att cykeltiden för proportionering av strömmen automatiskt optimeras.
Antalet cykler som GT leveranserna till lasten (snabb cykling) för en given insignal beräknas vara minsta möjliga för att upprätthålla den nödvändiga noggrannheten. Detta garanterar en mycket snabb och exakt styrslinga som möjliggör GT, som drivs av en styrenhet eller en PLC med analog utgång, för att erhålla mycket exakt kontroll.
Den GT kan används i trefassystem, med slavstyrning arkitektur där styrsignalen driver endast en GTT (master) och detta levererar enhet de synkroniserade signaler till andra enheter (slavar).
Valfri övervakning för en avbruten last kan tillhandahållas (HB).
Detta accepterar en 500mAac ingång från en strömtransformator.
Resan punkten är justerbart med trimpots och det finns LED-indikering och en normalt öppen spänning fri reläutgång.
Den GT halvledarrelä har en grön LED för att indikera närvaron av 24Vac strömförsörjningen och en röd LED för att indikera omkopplingstillstånd som funktion av insignalen.
Denna lysdiod lyser kontinuerligt av för noll makt och fullt på högsta och blinkar på alla mellanliggande värden.
Enheterna erbjuder valfria tillbehör till panelmontage, säkringar och säkringshållare, strömtransformator och spänning transformator
