800V ventilregulator

Universell PID ventilregulator

800V ventilregulator
  • Universell ingång konfigurerbar från fronten
  • Samplingstid av insignalen varje 120msec, upplösning 30000steg
  • Två reglerutgångar: relä, logik eller analog med Öppna / Stäng ventilfunktion
    3 konfigurerbara alarm
  • 3 konfigurerbara alarm
  • 2 analoga utgångar (börvärde återutsändning)
  • 2 digitala ingångar med programmerbar funktion
  • Aux-ingång för C.T. eller externt börvärde
  • Heater Break eller kortslutning givare larm
  • Själv och Auto-tuning, Mjukstart, Lokal / Fjärr börvärde, Auto / Man
  • 12 (16) steg som arrangeras i max. 4 program
  • Den andra börvärde återsändes till en slav styrenhet med samma tidbas

 Klicka för datablad


 Teknisk information:

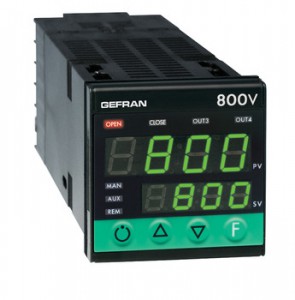

800V ventilregulator är microprocessorbaserad, format 48×96.
Instrumentet ger ett komplett operatörsgränssnitt, som skyddas av ett Lexan membran som garanterar nivån IP65 fronten skydd.
Den har 4 knappar, två gröna LED displayer, var och en med 4 siffror, är 4 röda LED för 4 logik eller reläutgångar, och ytterligare 3 lysdioder som är programmerbara för att indikera olika driftstillstånd för instrumentet.
Den huvudsakliga ingången för processvariabeln är universell och ger möjlighet att ansluta många olika typer av inmatningssensorn:
termoelement typ J, K, R, S, T, B, E, N, Ni-Ni18Mo, L, resistans Pt100 3-ledare, termistor PTC; linjära ingångar 0-50mV, 10-50mV, 2-10V, 0 – 10V, 0-20mA, 4-20mA, och potentiometer, alla med möjlighet till anpassa linjärisering, som kan definieras med hjälp av frontpanelens knappar. Det är möjligt att aktivera korrigering av insignalen med användning av en linjär funktion som definieras med hjälp av två punkter på den.
